NQ/B Assemblaggio del barile del nucleo del cavo resistenza all'usura tubo interno esterno

Alta adattabilità alla resistenza all'usura e alla rotturatubo interno tubo esterno

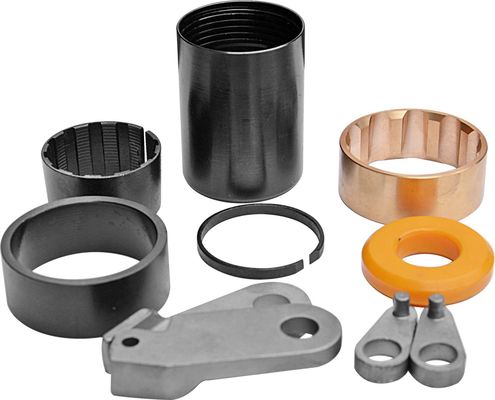

Il gruppo tubo interno-tubo esterno è composto da:
• Assemblaggio della testa
• Tubo interno
• Cassa per il sollevamento
• Sollevamento del nucleo
• Anello di arresto

L'assemblea generale
L'assemblaggio della testa fornisce meccanismi di bloccaggio e di rotazione della punta della lancia per consentire l'inserimento e il ritiro dell'assemblaggio del tubo interno,un gruppo di cuscinetti per consentire al tubo interno di rimanere fermo ed evitare danni al campione durante la perforazione, indicazioni di funzionamento della pressione del fluido e valvole di controllo del fluido.
Tutti i gruppi di teste incorporano un gruppo di valvole di chiusura che fornisce una pressione del fluido
segnale all'operatore della trivella quando i componenti della valvola sono compressi, che indica un tubo interno pieno o bloccato

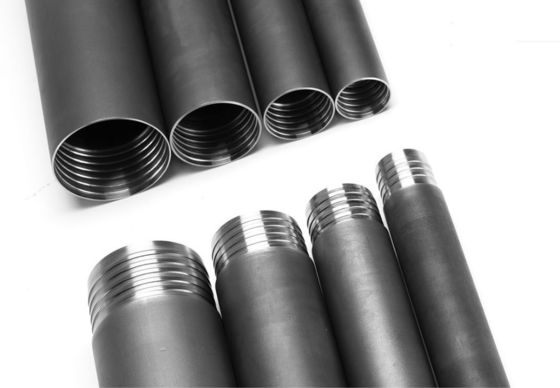

INNER-TUBE
Il tubo interno cattura il campione di nucleo mentre la perforazione progredisce.
Cassa di sollevamento
La cassa del sollevatore centrale si attacca al tubo interno e ospita il sollevatore centrale in una presa conica che controlla il movimento del sollevatore centrale.la cassa del sollevatore del nucleo si estende all'interno della trivella trasferendo il carico di ripresa dalla corda del trapano al sollevatore del nucleo fino a quando il campione del nucleo non si rompe.

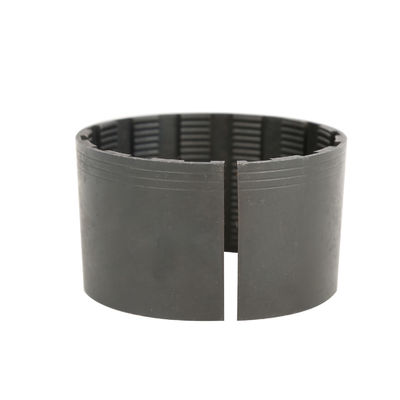

CORE LIFTER
Il core lifter è un acciaio indurito, colletto diviso con un corpo affusolato che si accoppia a un affusolato
In un'operazione di rottura del nucleo, il filo di trivellazione viene sollevato dal fondo e il campione del nucleo inizia a scivolare fuori dal tubo interno.Le caratteristiche di presa sulla superficie interna del sollevatore del nucleo catturano il campione del nucleo in movimento e tirano il sollevatore del nucleo verso l'estremità più piccola della presa conica nel caso del sollevatore del nucleoIl sollevatore del nucleo si restringe contro il campione del nucleo e lo mantiene dopo che si è rotto, consentendo il recupero in superficie.

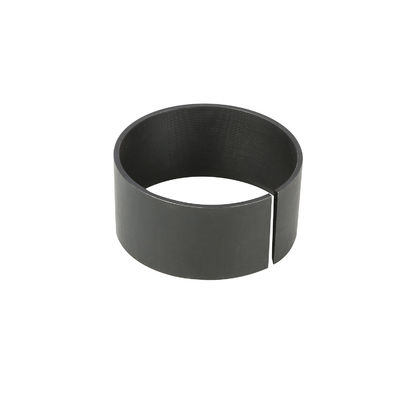

STOP RING
L'anello di arresto è un anello di scatto in acciaio indurito progettato per inserirsi in una scanalatura di accoppiamento e mantenere il sollevamento centrale nella custodia del sollevamento centrale.
